探索RTX 5090：揭开未来计算的神秘面纱

　　 1月10日消息，在CES2025展会上，NVIDIA正式推出了备受期待的RTX50系列显卡。Techpowerup网站已经对RTX5090 Founders Edition公版显卡进行了初步拆解分析。 看到NVIDIA在CES 2025上发布RTX50系列显卡，我感到非常兴奋。这不仅是对技术爱好者的一次重大更新，也意味着游戏性能和图形处理能力将再次达到新的高度。从Techpowerup的拆解来看，新显卡在设计和散热方面都有显著改进，这无疑会提升其稳定性和使用寿命。对于玩家来说，这意味着他们可以期待更流畅的游戏体验和更高的画面质量。

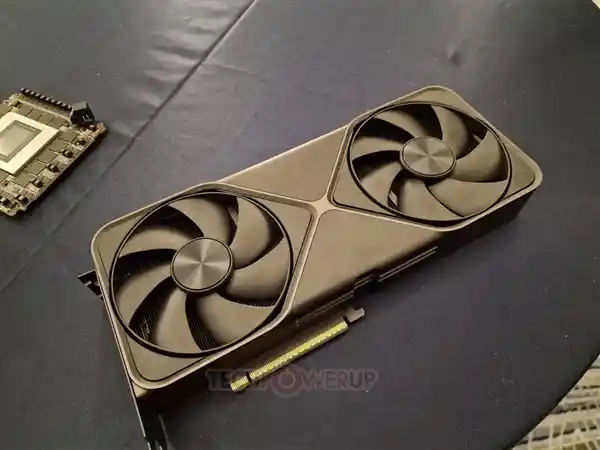

　　 RTX5090FE延续了前两代Founder's Edition显卡的经典外观设计，但在双轴气流技术上进行了革新。

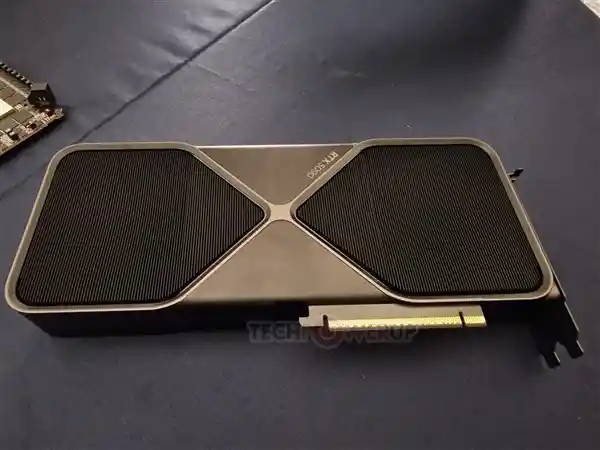

　　 RTX5090FE在设计上与以往的产品有所不同，采用了两个大型风扇的设计方案，这两个风扇都将冷空气吹向散热器，并最终从显卡的背面排出。而显卡的PCB板则位于显卡的中央位置，通过一组分支PCB来实现主机接口和显示输出的功能。 这种设计不仅提升了散热效率，还增加了显卡的稳定性。双风扇的布局可以更均匀地分布冷空气，确保每个关键组件都能得到有效的冷却。同时，PCB位于显卡中心的设计也有助于减少热量积聚，提高整体性能。这样的创新设计无疑为用户提供了更好的使用体验，特别是在高负载运行时，能够有效延长显卡的使用寿命。

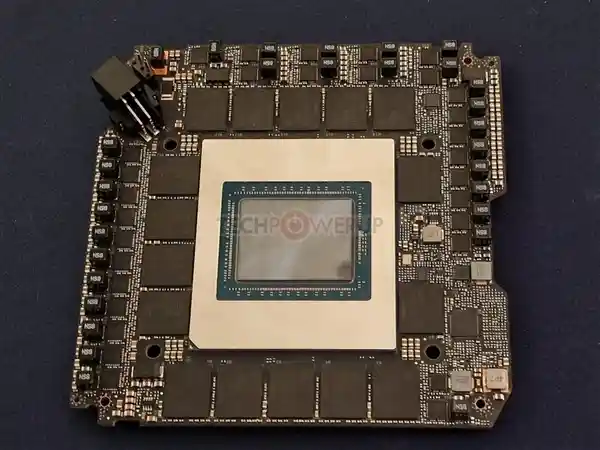

　　 显卡的PCB上最大的元件是标有“GB202”的GPU芯片，占据了电路板面积的大约三分之一。该GPU具有大量的引脚，这些引脚不仅满足其电源需求，还支持512位GDDR7内存接口。

　　 显卡的12V2x6电源输入设在PCB的一个角落，其额定功率为600W。VRM解决方案中，GPU核心有19相供电，内存有8相供电。电感器和DRMOS元件分布在PCB正面，呈三角形围绕着GPU布局，而电容器则安置在PCB背面。

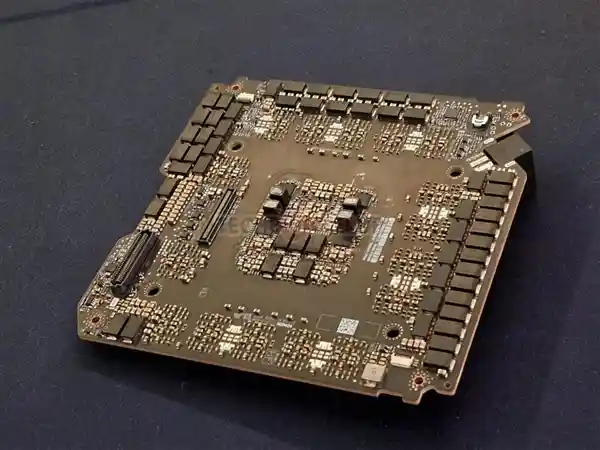

　　 此外，在最新的主板设计中，我们可以看到PCB的反面配置了一个特别的连接器，这个连接器分别通向两个分线组件。其中一个连接器与一块搭载了PCI-Express 5.0 x16金手指的PCB紧密相连，确保了数据传输的高速度和高稳定性。而另一个连接器则负责将信号导向显示器的I/O分线，使得显示输出更加灵活多变。这种设计不仅优化了主板的空间利用，还显著提升了系统的整体性能和扩展性，为用户带来了更为便捷和高效的使用体验。 这样的创新设计反映了当前硬件技术发展的新趋势，即在有限的空间内实现更高的性能和更多的功能集成。它不仅满足了高性能计算和图形处理的需求，同时也为未来的升级和扩展提供了便利条件。对于追求极致性能和多功能性的用户来说，这无疑是一个令人振奋的消息。

　　 这两根线缆均采用细扁平电缆，并沿冷却器边缘布设，以确保气流畅通无阻。
