一、前言：颠覆你对Blackwell GPU高功耗的既有印象
仅凭提升30%的规格就实现了30%的性能飞跃，RTX5090D无疑是近十年来最高效的GPU。要知道上一代的RTX4090在拥有2.7倍晶体管数量和1.4倍核心频率的优势下，相比RTX3090 Ti的性能提升也仅有50%！
尽管性能表现一如既往地出色，但其能耗却超出我们的预期，而今日解禁的RTX 5080将改变你对Blackwell GPU高能耗的传统认知！

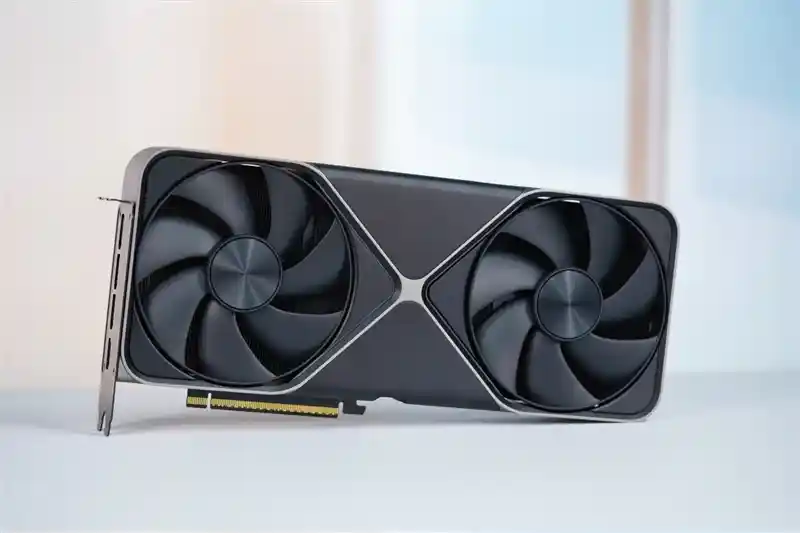

RTX 5080采用NV定制的台积电4NP制程工艺，全新的Blackwell GPU架构，核心编号BG203。
与上一代RTX 4080不同，后者屏蔽了两组TPC单元，RTX 5080则使用了完整的、未做任何简化处理的BG203-400核心。 这样的设计不仅彰显了技术的进步，也表明新一代显卡在性能释放方面更加直接和彻底。这意味着RTX 5080可能在计算能力和图形处理能力上会有更出色的表现，对于专业用户和游戏爱好者来说，这无疑是一个令人振奋的消息。不过，具体性能如何还需等待更多测试数据的公布，才能对这款新显卡进行全面评估。

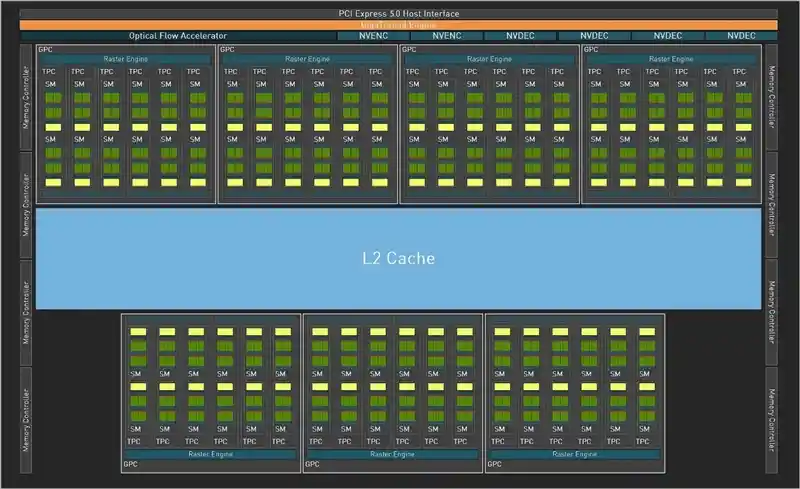

GB203-400架构示意图
从上述架构示意图可以看出，GB203与AD103的主要区别在于补全了最后一个GPC，从而将TPC数量从4组增加到了完整的6组。
GB203由7个GPC构成，每个GPC包含6组TPC，每组TPC进一步划分为12组SM单元，而每一个SM单元则拥有128个CUDA核心。
总共有42组TPC、84组SM单元、10752个CUDA核心（流处理器）。此外，还配备了336个第5代TensorCore张量核心、84个第4代RTCore光追核心、336个纹理单元、112个ROP单元、10.5MB的一级缓存以及64MB的二级缓存。
令人惊讶的是，GB203与AD103的核心面积同为378平方毫米，但晶体管数量却从459亿减少到了456亿，而CUDA核心数量反而增加了512个。这种设计上的反差确实引人深思。这可能意味着制造商在缩小芯片尺寸的同时，通过优化架构提高了每个晶体管的利用率，从而能够增加更多的CUDA核心。这样的技术进步不仅展示了半导体行业在微缩工艺上的突破，也表明未来的高性能计算设备可能会在更小的空间内提供更强的计算能力。
难道是NVIDIA能够更高效地利用每一个晶体管了？还是有其他原因？暂时不得而知。
RTX 5080详细规格参数如下：
有趣的是，RTX 5080在主要规格参数上与RTX 3090 Ti几乎无异，但其晶体管数量和芯片面积却接近RTX 4080。这种配置方式似乎让RTX 5080在性能和价格之间找到了一个有趣的平衡点，对于消费者而言，这意味着他们可能在不大幅增加成本的情况下获得接近高端显卡的性能。这样的设计不仅展示了技术的进步，也体现了厂商对市场需求的精准把握。
大升级在于它使用了GDDR7显存，频率达到了史无前例的30GHz，加上256位的内存带宽，总的带宽达到了960GB/s，比RTX4080提高了34%，几乎等同于RTX3090Ti的1008GB/s。
