继B200/GB200芯片交付推迟后，英伟达可能再次遭遇新产品发布的挑战。这一连串的供应链问题不仅会影响其产品线的正常推出，还可能对其市场声誉造成一定冲击。在竞争激烈的半导体行业中，这样的延误无疑给英伟达带来了额外的压力，同时也提醒业界，即使是最具创新能力的企业也可能面临供应链管理上的难题。
12月24日，据Wccftech报道，英伟达最新旗舰芯片B300和GB300的参数已经确定。其中，B300的显存容量从上一代的192Gb增加到了288Gb；而GB300平台将首次采用LPCAMM内存模块设计，并且配备了带宽高达1.6Tbps的光模块，以保证数据的高速传输。
在性能显著提升的同时，B300/GB300的功耗也达到了前所未有的水平，TDP（热设计功耗）高达1400W。相比之下，Hopper架构的主要产品H100芯片，其TDP仅为350W。
这对于服务器的散热设计而言，确实构成了一个重大的技术难题。随着数据中心规模的不断扩大，如何在保证高性能运算的同时有效控制设备温度，已成为业界亟待解决的关键问题之一。目前，虽然已有多种冷却技术和材料被提出和应用，但要达到既节能又高效的散热效果，依然需要进一步的技术创新和突破。 这种挑战不仅关系到单个服务器的性能稳定性和使用寿命，更直接影响到整个数据中心的运行效率与能源消耗水平。因此，寻找更为先进和有效的散热解决方案，不仅是技术层面的需求，更是推动绿色数据中心发展的必然趋势。
而就在上周，天风国际的分析师郭明錤在最新报告中指出，英伟达在研发B300/GB300的DrMOS技术过程中遇到了严重挑战，主要是芯片过热问题。这一技术障碍可能会对B300/GB300的生产计划造成影响。目前看来，英伟达需要解决这一关键的技术瓶颈才能顺利推进产品的量产。希望英伟达能够尽快找到解决方案，以避免可能的供应链延迟。
尽管黄仁勋此前曾多次表示，英伟达未来将严格遵循“一年一换代”的原则，但旗下GPU在改用Blackwell架构后，不止一次出现“跳票”的情况。
Blackwell架构，真有问题？
在郭明錤发布的研究报告中提到，B300/GB300目前遇到的问题是：由AOS（AlphaΩ Semiconductor）公司提供的5*5 DrMOS方案在测试过程中出现了过热现象。
先来说说DrMos是什么。
这项技术由英特尔在2004年推出，其主要原理是将驱动器与MOSFET集成在一起，以此来减少多个组件所需的空间，并降低寄生参数带来的不良影响，进而提高转换效率和功率密度。
简单地来说，它就是一个高度集成的电源解决方案。

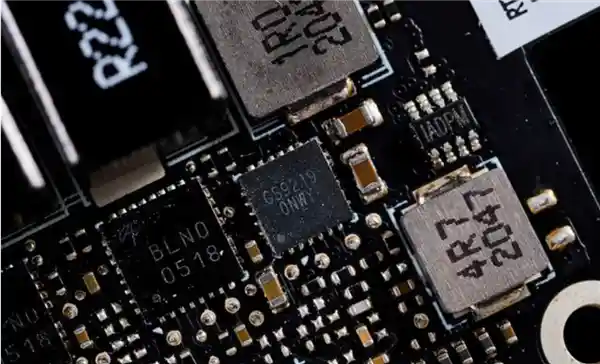

消费级显卡RTX3060上的DrMos，由AOS供应
在英伟达的Hooper架构芯片上，包括H100、A100、H800和A800在内的产品，其DrMos方案均由MPS（Monolithic Power Systems）提供。出于“不要将所有鸡蛋放在一个篮子”的考虑，英伟达在Blackwell架构芯片上开始测试AOS的方案。
那是否能说明，AOS应该为B300芯片的过热问题“背锅”呢？
恐怕并不能。
首先，AOS的5x5 DrMos芯片以其出色的散热性能和高度成熟的设计，在业内已得到广泛验证。
其次，郭明錤的财报中也提到了，有产业链人士指出，B300的发热问题除了DrMos芯片本身之外，还源于系统芯片管理的设计不足。
这已经不是Blackwell第一次被曝出存在设计问题。
今年8月，据《The Information》报道，在台积电流片过程中，B200被发现存在设计缺陷。
最初行业内猜测可能是台积电的N4P制程工艺出现了问题。然而，在与高盛投资人的交流会上，黄仁勋揭示了真正的原因：由于GPU芯片、LSI桥接器、RDL中介层和主板基板之间的热膨胀系数不匹配，导致封装结构发生弯曲。
“100%是英伟达的责任。”
在芯片设计被曝出缺陷后，B200/GB200芯片的交付时间从今年第三季度被推迟至第四季度。目前，市场上仍未有公司获得B200芯片。根据公开资料，马斯克凭借10.8亿美元的订单，获得了B200芯片的优先交付权，这些芯片将用于增强xAI的超级计算集群Colossus。
即使获得了优先交付权xAI，也需等到明年1月份才能收到B200芯片。
关于B300芯片的报道，这是一款计划在明年3月GTC大会期间推出的高端产品，然而目前它却遭遇了“尚未发布即遇到生产难题”的困境。
完全掌控AI服务器芯片市场的英伟达，为何在Blackwell项目上屡次遭遇挫折。
一个关键因素是，英伟达过分注重芯片性能上的革命性突破，使得Blackwell系列芯片在作为量产产品的同时，几乎成为一个试验性平台。
比如CoWoS-L封装技术的应用。
这里需要说一个背景是，Blackwell是一枚基于MCM（多芯片封装）设计的GPU，即在同一个芯片上集成两颗GPU die。
为了配合英伟达的需求，台积电方面首次将CoWoS-L技术应用在这枚芯片的封装上。而在此之前，CoWoS-L封装也没有经过大规模验证。
有业内人士指出，CoWoS-L封装现阶段的良率可能在90%左右，作为一项后段工艺，这个数字很不理想。
需求是否过于乐观？
在Blackwell架构芯片推出后，知名华尔街投行Keybanc Capital Markets曾发出了一份预测：
Blackwell芯片将助力英伟达的数据中心业务收入，从2024财年（截止2024年1月）的475亿美元攀升至2025年的2000多亿美元。
众所周知，在大模型的训练与部署过程中，英伟达的GPU发挥了关键作用。然而，BlackWell架构芯片是否能够独自推动业绩实现翻倍增长，仍值得商榷。
即便忽略掉B200/B300的延期交付问题，仅从市场需求来看，可能并不是特别的乐观。
对于各大互联网公司而言，若大规模引入基于Blackwell芯片的服务器，势必会显著增加算力中心的建设成本。这无疑是一个需要仔细权衡的问题。尽管Blackwell芯片在性能上具有明显优势，但其高昂的成本可能会给公司的财务状况带来不小的压力。因此，在决定是否全面采用这种新型芯片之前，企业需要综合考虑技术进步带来的潜在收益与成本上升之间的平衡。 这种选择不仅关乎短期的经济考量，更涉及长期的战略布局和技术发展方向。如何在追求技术创新的同时控制成本，将是这些公司在未来发展中必须面对的重要课题。
因为B200芯片高达1000W的TDP实际上已超过了传统风冷散热的极限，许多服务器厂商为了解决散热问题，不得以堆砌3D VC(真空腔均热板)的数量和面积，由此导致在42U的标准服务器机柜中，可容纳的芯片越来越少。
当B300芯片应用时，无论怎样改进风冷散热系统，都无法应对1400W的功耗问题，因此必须转向液冷解决方案。
对于已经建立好计算中心的厂商来说，转向液冷技术可能会导致成本显著增加。例如，在传统的服务器机房建设过程中，空调系统的设计往往受到特别重视，部分大型计算中心的空调系统甚至能够实现零度以下的送风。 在我看来，尽管液冷技术在散热效率上具有明显优势，但对已有的计算中心进行改造以适应这种新技术，无疑会面临较高的初期投入。这不仅涉及到设备更新换代的成本，还包括可能需要重新设计或升级现有基础设施的费用。因此，对于许多厂商而言，如何平衡技术升级与成本控制，将成为一个值得深思的问题。
如果改用液冷技术，那么除了需要增加相应的基础设施外，那些曾经花费巨资建设的空调系统将会被闲置，变成昂贵的摆设。 这种转变不仅涉及高昂的技术改造成本，还可能带来资源浪费的问题。如何在升级过程中最大限度地利用现有设施，减少不必要的开支，成为了一个值得深思的问题。同时，这也促使相关行业思考如何更高效地整合旧有系统与新技术，以实现可持续发展。
目前，一组基于GB200的AI服务器因带宽配置不同，售价大约在200至300万美元之间。若这些服务器改用GB300并采用液冷技术，其价格可能还会翻一番。 从当前市场情况来看，这样的成本对于许多企业来说确实是一笔巨大的开销。尽管液冷技术能够提供更高的能效和更稳定的运行环境，但其高昂的成本仍然是一个难以忽视的问题。如何在性能提升与成本控制之间找到平衡，依然是未来AI硬件发展需要解决的关键问题之一。
还有一个关键问题是，市场上对最新GPU的需求是否非常旺盛？
就在12月14日的NeurIPS大会上，OpenAI联合创始人Ilya Sutskever提到，大模型的预训练阶段可能即将结束，因为AI的“数据”资源似乎已接近枯竭。 这一言论引发了业界对于当前AI技术发展瓶颈的广泛讨论。尽管近年来深度学习领域取得了显著进展，但随着数据量的增加，获取高质量且多样化的训练数据变得越来越困难。这种情况下，单纯依赖数据驱动的方法可能会遇到天花板，未来的研究或许需要更多地关注算法创新和计算效率的提升。如何在有限的数据资源下实现更好的模型性能，将是未来AI研究的一个重要课题。
如果Ilya的判断准确无误，那么大模型研究的重点确实会从训练逐渐转向推理。尽管英伟达的Blackwell系列芯片在“训推一体”方面表现出色，但未来有多少厂商愿意长期承担高昂的研发和生产成本，仍然值得商榷。 这种趋势表明，行业可能更倾向于寻找性价比更高的解决方案，以满足日益增长的推理需求。这不仅会对硬件制造商提出新的挑战，也会推动软件和算法领域的创新，以优化资源利用效率。对于整个行业来说，如何平衡技术进步与成本控制将成为一个重要议题。
