根据计划，台积电计划在明年的下半年开始量产其最新的N2（2纳米）制程技术。为了确保这一新工艺能够顺利投入生产，台积电正全力以赴地优化技术，力求减少可变性和缺陷密度，从而提高芯片良率。最近，一位台积电内部员工透露，通过不断的技术改进，他们已经将N2测试芯片的良率提升了6%，这相当于为客户节省了数十亿美元的成本。据最新消息，N2制程的良率目前已经达到了60%，但这些数据尚未得到最终确认。在上周于美国旧金山举办的IEEE国际电子设备会议（IEDM）上，台积电研发和先进技术副总裁Geoffrey Yeap分享了关于N2制程工艺的一些详细信息。 从目前的情况来看，台积电在先进制程技术方面仍然处于行业领先地位，尤其是在提升良率方面所取得的显著成效，不仅展示了其强大的技术研发实力，也为整个半导体行业树立了新的标杆。随着5G、人工智能等新兴技术的快速发展，对于更高性能、更低功耗的芯片需求日益增长，N2制程的成功量产无疑将为市场提供强有力的支持。然而，在技术进步的同时，如何进一步降低成本、扩大产能，以及应对潜在的市场需求变化，将是台积电未来需要重点考虑的问题。
台积电近期宣布其2纳米（N2）制程工艺正式投产，并且产品价格再次上调，每片晶圆的价格接近22万元人民币。据透露，在相同的电压条件下，2纳米制程能够使功耗降低24%到35%，或是在同等功耗下提高约15%的性能。此外，晶体管密度相较于前一代的3纳米工艺提升了1.15倍。这一系列性能的显著提升，主要归功于台积电采用的新型全环绕栅极（GAA）纳米片晶体管技术，以及N2NanoFlex设计技术的优化和其他辅助技术的应用。特别是全环绕栅极纳米片晶体管技术，它使得设计者能够在不影响性能的前提下，灵活地调整通道宽度，从而更好地平衡性能与能效。 从技术角度看，台积电的2纳米制程无疑代表了当前半导体行业的顶尖水平。然而，高昂的成本也引发了市场对产品最终定价的担忧。尽管如此，随着技术的成熟和规模化生产，未来成本有望逐渐下降，这将有助于推动更多高性能产品的普及，满足日益增长的高性能计算需求。同时，这也提醒我们，持续的研发投入对于保持企业在高科技领域的领先地位至关重要。

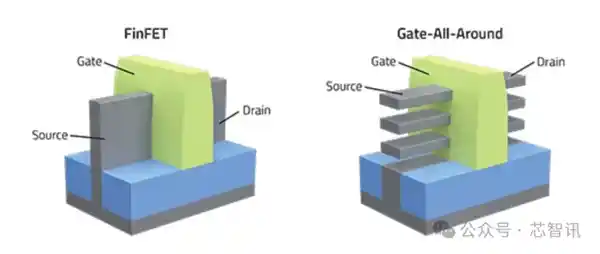

N2工艺是台积电“四年多努力的结晶”，今日的FinFET晶体管的核心采用的是垂直硅片结构，而全环绕栅极（GAA）纳米片晶体管则由一系列狭窄的硅带构成。这种结构上的变化不仅显著提升了对流经器件电流的控制能力，还使工程师能够通过调整纳米片的宽度来创造出更多样化的器件。FinFET晶体管主要通过增加器件中的鳍片数量来实现多样化，比如一个、两个或三个鳍片。然而，全环绕栅极纳米片技术则为设计师提供了更为精细的选择，比如相当于1.5个鳍片或者更加适合特定逻辑电路的设计。这种技术进步不仅代表了半导体行业的重大突破，也预示着未来电子产品性能提升的巨大潜力。随着纳米片技术的应用，我们可以期待看到更加高效、功能更强大的芯片产品，这将极大地推动智能手机、高性能计算等领域的发展。
台积电近日公布了其2nm制程技术的细节，同时宣布了价格上调的消息。目前，一片晶圆的价格已接近22万元人民币。台积电将这项技术命名为Nanoflex，它允许在同一个芯片上通过不同宽度的纳米片来构建不同的逻辑单元。这意味着，采用较窄器件的逻辑单元可能用于芯片中的通用逻辑部分，而那些具有更宽纳米片、能承载更多电流并实现更快开关速度的逻辑单元则会构成CPU核心。简而言之，这种技术让设计人员能够在缩小面积和提高能效方面进行优化，或者为了达到最佳性能而调整纳米片的宽度。
该技术还包括六个电压阈值电平（6Vt），范围为200mV，使用台积电第三代基于偶极子的集成实现，同时具有n型和p型偶极子。台积电2nm工艺的最新进展再次证明了其在半导体行业的领先地位。这项新技术不仅通过优化片材厚度、结、掺杂剂活化以及应力工程等手段显著提升了晶体管的驱动电流，而且还致力于降低有效电容（Ceff），从而实现更优秀的能效表现。根据报道，这些改进使得N型和P型纳米片晶体管的I/CV速度分别提高了大约70%和110%，这无疑将推动未来电子产品的性能达到新的高度。 从行业发展的角度来看，台积电此次的技术突破不仅是对自身研发能力的一次重大肯定，也意味着整个半导体产业正在向着更高性能、更低能耗的方向迈进。随着2nm工艺成本的持续上升，如何平衡技术创新与成本控制将成为各大芯片制造商需要面对的重要课题。不过，可以预见的是，在未来一段时间内，高端芯片市场的需求依然会保持强劲增长，而台积电凭借其领先的技术优势，有望继续引领这一趋势。

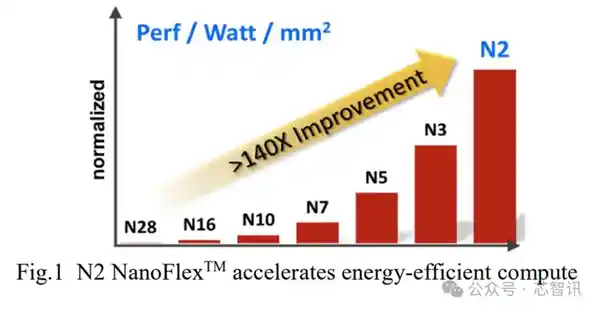

与FinFET晶体管架构相比，N2的全环绕栅极纳米片晶体管在0.5V至0.6V的低电源电压范围内展现出更优异的每瓦性能表现。通过工艺和设备优化，这种新型晶体管将时钟频率提升了大约20%，同时在0.5V的工作条件下，待机功耗减少了大约75%。此外，集成N2NanoFlex和多阈值电压（multi-Vt）选项，为追求高性能的同时又注重能源效率的处理器设计提供了更大的灵活性。 这种技术的进步不仅展示了半导体行业在提升能效方面的持续努力，也预示着未来电子设备在保持高性能的同时能够实现更加显著的能源节约。这对于推动移动设备、云计算以及物联网等领域的可持续发展具有重要意义。随着技术的不断成熟和应用范围的扩大，我们有理由期待在不远的将来，这些创新成果将在日常生活中发挥更加重要的作用，为用户带来更加高效且环保的电子产品体验。

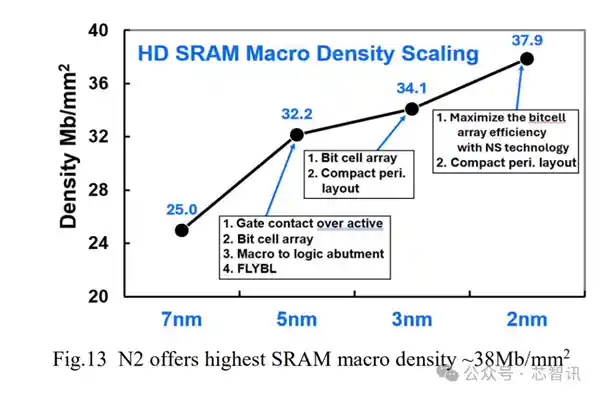

台积电2纳米工艺深入解析：再次上调价格！一片晶圆的价格已接近22万元人民币。台积电的N2工艺在晶体管架构和设计技术协同优化（DTCO）方面具有显著优势，这直接影响了静态随机存取存储器（SRAM）的可扩展性。近年来，这一特性在先进工艺节点上难以实现。通过N2工艺，台积电成功达到了约37.9Mb/mm²的2纳米SRAM密度记录。据最新信息显示，英特尔18A工艺的SRAM密度约为31.8Mb/mm²，显然，台积电N2工艺的SRAM密度更高，并且相比N3工艺提升了11%。而N3工艺仅比其前一代产品提高了6%。
台积电2nm深度揭秘：又涨价了！一块晶圆近22万元除了创下创纪录的 SRAM 密度外，台积电N2还降低了其功耗。由于 GAA 纳米片晶体管具有更严格的阈值电压变化 （Vt-sigma），因此与基于 FinFET 的设计相比，N2 的大电流 （HC） 宏的最小工作电压 （Vmin） 降低了约 20mV，高密度 （HD） 宏的最小工作电压 （Vmin） 降低了 30-35mV。这些改进使 SRAM 读写功能稳定到大约 0.4V，同时保持稳健的良率和可靠性。

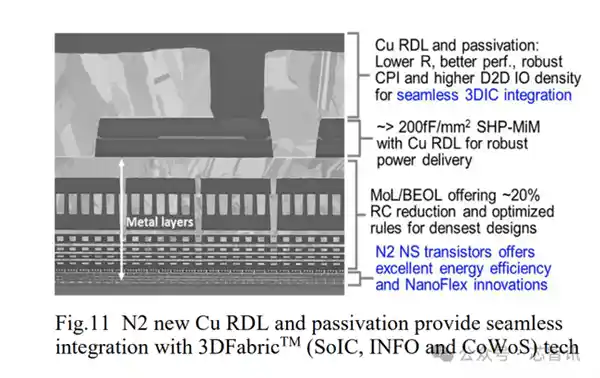

除了新的晶体管外，台积电N2还采用了全新的无屏障的全钨中间线 （MoL,middle-of-line）层、后端布线（BEOL,back-end-of-line） 和远 BEOL 布线，将电阻降低了 20% 并提高了性能效率。N2 的 MoL 现在使用无障碍钨丝，将垂直栅极接触 （VG） 电阻降低了 55%，并将环形振荡器的频率提高了约 6.2%。
台积电2nm深度揭秘：又涨价了！一块晶圆近22万元此外，第一个金属层 （M1） 现在在一个 EUV 曝光通道中创建，然后是一个蚀刻步骤 （1P1E），从而降低了复杂性，减少了掩模数量，并提高了整体工艺效率。Yeap表示，优化的 M1 采用新颖的 1P1E EUV 图形，使标准电池电容降低了近 10%，并节省了多个 EUV 掩模。“总之，N2 MoL 和 BEOL RC 降低了约超过20%，为节能计算做出了重大贡献。
”此外，N2 用于 HPC 应用的额外功能包括超高性能 MiM （SHP-MiM） 电容器，可提供约 200fF/mm2 的电容，这有助于通过减少瞬态电压下降来实现更高的最大工作频率 （Fmax）。据台积电称，N2 技术具有具有平坦钝化和 TSV 的新型 Cu RDL 选项，该选项针对面对面和面对面的 3D 堆叠进行了优化，SoIC 键合间距为 4.5 μm，这将成为 AI、HPC 甚至移动设计的可用功能。目前台积电 N2 处于风险生产阶段，并计划于 2025 年下半年量产。

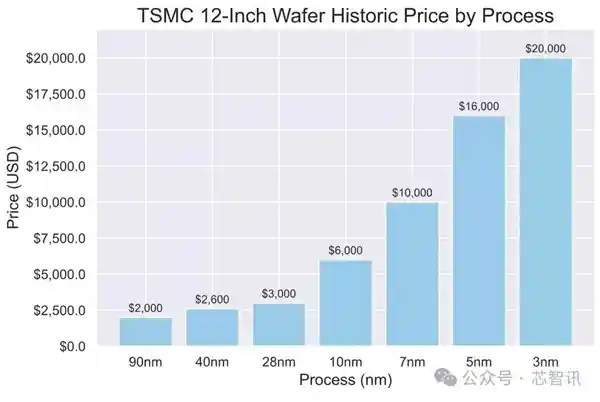

另一种名为N2P的工艺正在开发中。N2P是N2的升级版，预计可带来约5%的性能提升，并且具备全面的GDS兼容性。预计该技术将在2025年完成认证阶段，并计划于2026年开始大规模生产。对于客户而言，随着台积电N2的量产，到时2nm晶圆的代工报价可能达到2.5万至3万美元/片（约合人民币14.6万至21.9万元），这比目前3nm晶圆大约2万美元/片的价格高出不少。 这种技术的进步无疑令人振奋，但同时也引发了对成本上升的担忧。随着制程工艺不断推进到纳米级别，芯片制造的成本也在显著增加。尽管性能提升和兼容性的改进为市场带来了新的可能性，但对于许多公司来说，高昂的代工费用可能会成为一个挑战。特别是对于中小型企业而言，高昂的制造成本可能限制了它们采用最新技术的能力。此外，这也可能进一步加剧行业内的竞争格局，只有那些能够承担高成本投入的大型企业才能从中受益。因此，在推动技术创新的同时，也需要考虑如何平衡成本与效益，以确保整个半导体产业的可持续发展。
台积电近期宣布其2纳米工艺技术的最新进展，同时伴随着产品价格的上调。据了解，一块12英寸的2纳米晶圆的价格已接近22万元人民币，但值得注意的是，这种新的制造工艺所带来的晶体管密度、性能提升或功耗降低的效果却相对有限。此外，由于初期生产过程中存在良率问题，这意味着每片晶圆上可获得的有效芯片数量将减少，从而导致单个芯片的成本显著增加。这一情况很可能会抑制潜在客户对2纳米制程技术的兴趣与采用。 从市场角度来看，尽管2纳米技术在某些方面展现出其独特的优势，如更小的尺寸和更高的效率，但高昂的成本和较低的生产良率使其短期内难以成为主流选择。这不仅考验着芯片设计和制造企业的成本控制能力，也反映了先进制程技术在商业化道路上面临的挑战。长远来看，如何平衡技术创新与成本控制，将是整个行业需要共同面对的问题。
预计初期能够使用台积电2纳米制程技术的客户依旧会集中于苹果公司、NVIDIA、AMD、高通和联发科等少数头部企业，但从目前的产品规划来看，英伟达和AMD在2026年之前可能都不会采用这项技术。相比之下，苹果、高通、联发科则有可能会在2026年的旗舰芯片上率先应用这一先进的制造工艺。 从这个角度来看，虽然这些高端制程技术主要由少数科技巨头所掌握，但它们的发展却在不断推动整个行业的进步。特别是对于那些希望在竞争激烈的市场中脱颖而出的企业而言，采用最新的制造工艺不仅能够提升产品的性能，还能增强其市场竞争力。苹果、高通和联发科等企业选择在旗舰产品中采用2纳米制程，无疑将进一步巩固它们在移动通信和消费电子领域的领先地位。这也表明，在未来几年内，先进制程技术的应用将更加集中在能够充分利用其优势的顶级产品上。
