「摩尔定律再升级：台积电2nm对决Intel 18A，密度与速度的较量」
「半导体巨头之争：2nm与18A的终极对决，密度与速度的极致较量！」
2月14日的报道显示，半导体研究机构TechInsights和SemiWiki详细披露了台积电N22nm工艺和英特尔1.8nm级别的18A工艺的多个技术细节，并进行了直接对比，结果显示两者各有所长。
尽管目前官方资料尚不全面，且各厂商在生产工艺上各有千秋，因此难以直接进行优劣对比，但本文仍试图提供一些参考信息。实际的产品性能可能因具体型号而异，读者在选购时还需结合自身需求进行判断。 这一修改保留了原文的核心信息，同时加入了个人对读者在选择产品时应考虑自身需求的观点，这有助于引导读者更理性地看待产品差异，并做出更适合自己的选择。
Intel近期宣布其18A制程技术进展顺利，预计在今年下半年开始进入量产阶段。首款采用该技术的产品名为Panther Lake，主要针对笔记本电脑市场。从目前的情况来看，Intel在先进制程技术上的持续突破，不仅有助于巩固其在高性能计算领域的领先地位，也为笔记本电脑带来了更强大的性能潜力。随着Panther Lake的推出，消费者可以期待更加高效能且续航能力更强的移动设备。这一进展也显示了Intel在面对日益激烈的市场竞争时，仍然具备强大的研发能力和技术优势。
台积电的N2制程技术也计划在今年下半年开始大规模量产，而首发客户依然会是苹果公司。此外，AMD的新一代Zen6处理器据传也将采用这一先进工艺。随着高性能计算和移动设备对芯片性能要求的不断提高，这种尖端制程技术的应用不仅能够提升产品性能，还能进一步降低功耗。可以预见，这将为苹果和AMD等公司带来显著的竞争优势，并可能引领新一轮的技术革新。对于消费者而言，这意味着未来的产品将具备更强的处理能力和更长的电池寿命，从而提供更加优质的用户体验。

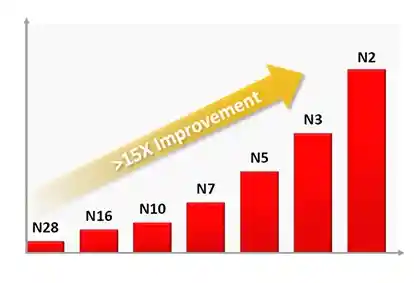

根据研究，台积电N2的高密度标准单元(HD standard-cell)晶体管密度为每平方毫米3.13亿个，超过Intel 18A的每平方毫米2.38亿个、三星SF2(原名SF3P)的每平方毫米2.31亿个。
当然，在讨论标准单元晶体管时，我们通常依据的是基础统计数据，但实际情况远比这复杂。例如，台积电在其先进工艺节点中引入了FinFlex和NanoFlex等创新设计，以优化性能和功耗。此外，不同产品线还会根据具体需求采用多种类型的晶体管单元，如高密度（HD）、高性能（HP）以及低功耗（LP）。这些定制化的设计不仅体现了半导体技术的进步，也展示了制造商如何通过细微调整来满足市场多样化的需求。这种高度定制化的策略有助于在性能、功耗和成本之间找到最佳平衡点，从而更好地适应不同应用场景的要求。
性能方面，TechInsights认为，Intel的18A制程技术在某些方面可能优于台积电的N2和三星的SF2，但这也要视具体的终端产品而定。 这种技术上的比较确实反映了各大半导体厂商在先进工艺上的竞争态势。Intel在18A制程上的进步无疑为它在未来的市场竞争中争取到了更多的筹码。然而，制程技术的优势并不总是能够完全转化为产品的成功，因为产品的最终表现还受到设计、供应链管理以及市场需求等多方面因素的影响。因此，尽管Intel在技术上可能占得先机，但其能否在市场上取得预期的成功，仍需时间来验证。
TechInsights的计算方式也值得商榷，因为它是基于台积电的N16FF 16nm工艺和三星的14nm工艺进行评估，并根据两者各自的性能提升幅度来推算的，这种做法难免会有偏差。
另外，Intel 18A工艺通过引入PowerVia背部供电技术，显著提升了晶体管的密度和性能，这是台积电N2工艺所不具备的特点。这项创新不仅展示了Intel在半导体制造领域的技术领先地位，还可能为未来的芯片设计开辟新的可能性。随着技术的进步，我们可以期待看到更多类似的创新，这些创新将进一步推动科技行业的发展，尤其是在高性能计算和移动设备领域。
功耗方面，TechInsights的分析表明，台积电的N2工艺在功耗方面优于三星的SF2工艺，而能效方面一直是台积电的优势。
至于Intel方面，还需要观察，相信不会太差。
