RTX 5090/D GB202内核解密：922亿晶体管的未来之力！
超越极限，揭秘RTX 5090/D GB202：晶体管革命的下一步！

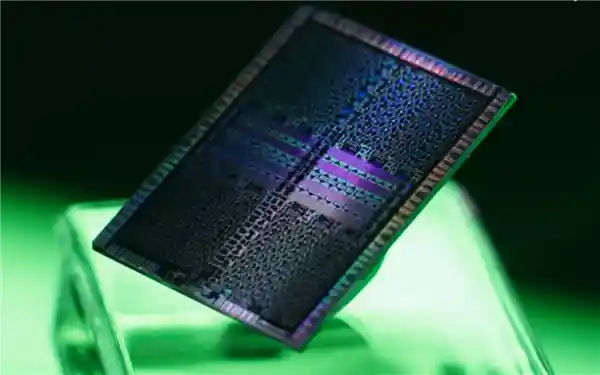

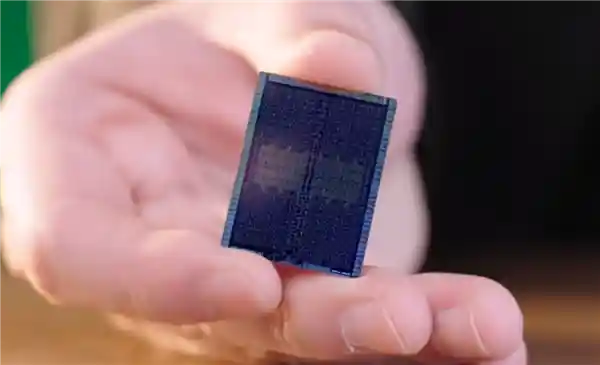

1月25日消息，华硕Tony大叔分享了对RTX5090/D的详细评测和跑分结果，并发布了一段使用液氮进行超频的视频。值得一提的是，他还首次曝光了RTX5090/5090D所采用的GB202 GPU核心的内部结构照片。
GB202采用了一种改进版的台积电4NP工艺进行生产，相较于上一代AD102所用的4N工艺，它算是一个增强版本。尽管如此，它们仍然同属5纳米级别的制程，只是这是NVIDIA的一个专属定制——这个命名规则确实有点混乱。
GB202集成的晶体管数量达到922亿，相比AD102的617亿增加了约21%，而其面积从616平方毫米增加到了761平方毫米，增幅约为23.5%。换句话说，其密度略有下降。

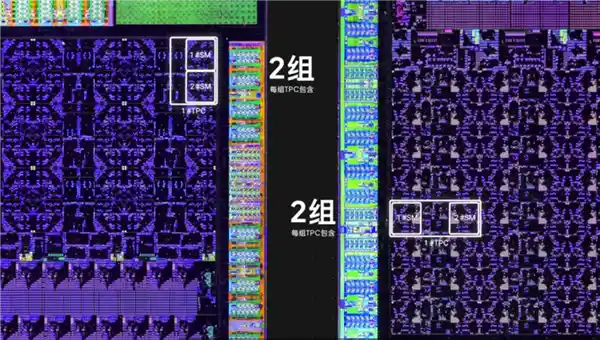

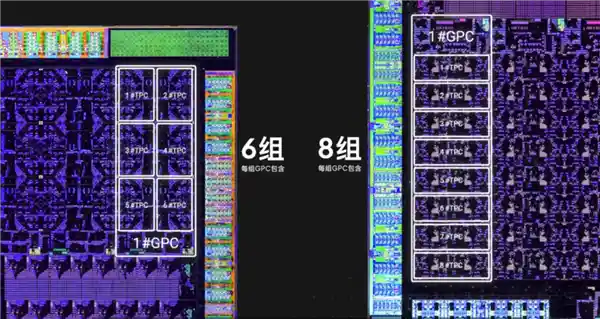

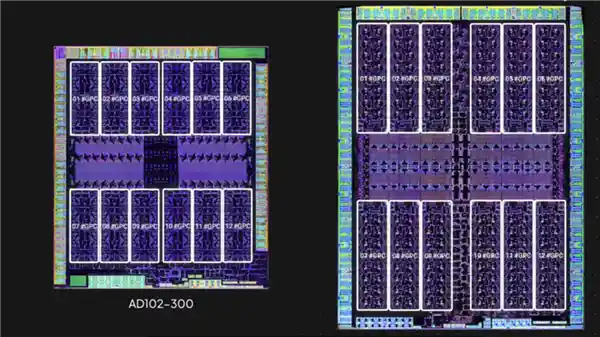

GB202仍然是12组GPC构成，但每组GPC内部的TPC数量从6组增加到了8组，每组TPC依然包含两组SM，每组SM依旧有128个CUDA核心，这样满血状态下总共有24756个CUDA核心。RTX5090和RTX5090D也都屏蔽了11组TPC，屏蔽比例大约为11%。
可以确认的是，RTX 5090D并未在硬件层面上减少Tensor核心的数量，依然保持在680个。这表明其性能限制可能是由软件层面的策略所导致的。这种做法让人不禁猜测，是否有可能通过技术手段绕过这些限制以解锁被隐藏的AI计算能力。从市场角度来看，这样的做法可能会引发一部分消费者的不满，尤其是那些希望充分利用硬件潜力的用户。此外，这也可能激发更多关于硬件性能与软件限制之间关系的讨论，以及探讨如何更有效地平衡这两者。无论如何，这无疑为NVIDIA及其竞争对手之间的竞争增添了新的变数。

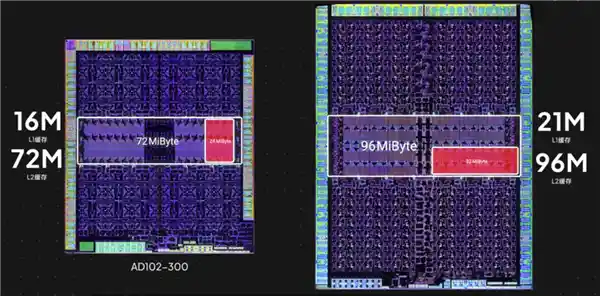

计算单元中的大块区域为缓存。GB202的一级缓存从16MB提升至21.5MB，二级缓存从72MB增加到96MB，这些增加的比例与CUDA核心的增加比例一致，即同步扩大。
计算单元中的竖向长条区域是编解码器，满血核心配备了4组第九代编码引擎NVENC和4组第九代解码引擎NVEDC。而RTX5090/5090分别仅激活了3组和2组。

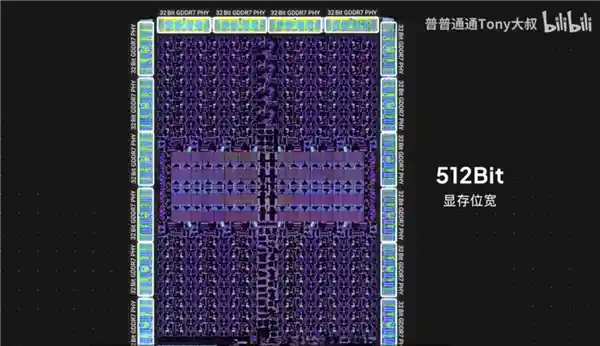

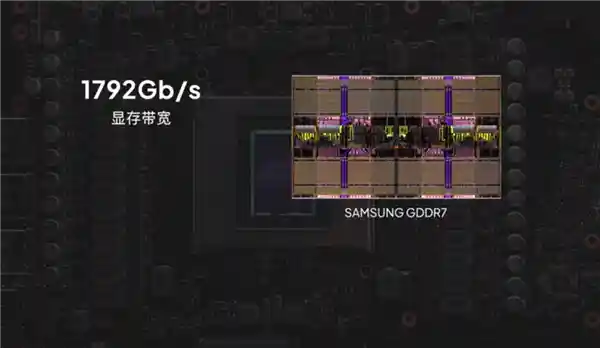

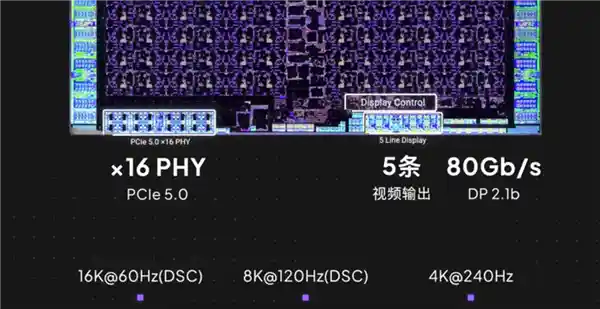

底部边缘集成了PCIe 5.0 x16的PHY物理层以及5个视频输出接口，而顶部和左右边缘则配置了GDDR7显存控制器，每个控制器为32位宽，总计16组构成512位的显存位宽。

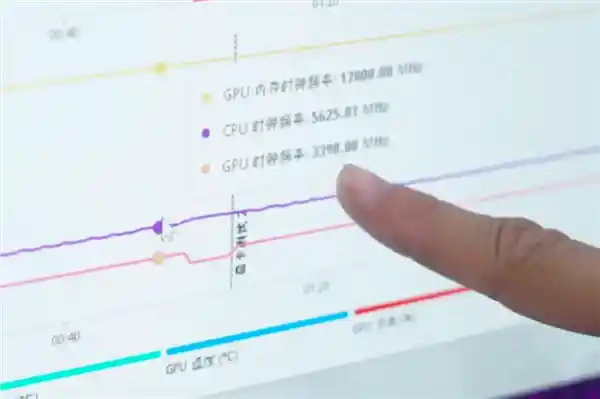

超频部分，Tony大叔成功地将RTX 5090的核心频率超到了3390MHz，显存等效频率更是达到了惊人的34GHz。这一壮举不仅展示了他在硬件调校方面的深厚功底，也引发了业界对于超频技术极限的新一轮讨论。这样的成就无疑为游戏爱好者和专业用户提供了更多的可能性，尤其是在追求极致性能的游戏或图形处理场景下。然而，这也带来了关于硬件稳定性和使用寿命的担忧。毕竟，超频虽然能带来性能提升，但也可能增加硬件故障的风险。因此，在享受超频带来的快感时，也需要对硬件的长期健康状况给予足够的重视。
实测结果显示，3DMark Time Spy Extreme 跑分突破了 3 万分（位列世界第三），Fire Strike Ultra 接近 3.7 万分，位居世界第一，而 Port Royal 超过 4.3 万分，同样稳居世界第一的位置。 这样的成绩无疑证明了该设备在图形处理能力上的卓越表现。尤其是在高分辨率和高帧率需求的游戏环境中，这台设备能够提供无与伦比的游戏体验。同时，这些测试结果也反映了当前硬件技术的高水平发展，为未来游戏开发提供了更多的可能性。
