近日，有网友在百度贴吧“nvidia吧”曝光了英伟达即将推出的旗舰级游戏显卡“GeForce RTX 5090”的主板（PCBA）照片。据称，这张照片中的芯片布局与近期Chiphell论坛上曝光的RTX 5090显卡的PCB照片上的焊盘位置布局一致。

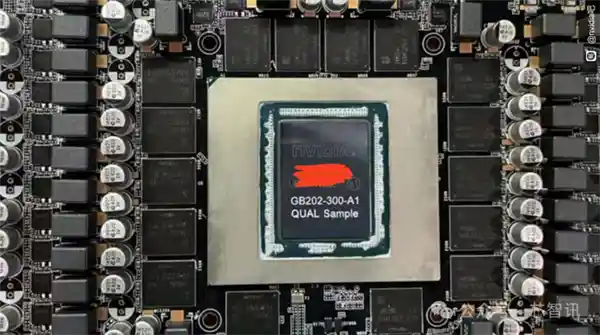

根据RTX5090显卡主板的照片分析，其GPU型号为GB202-300-A1，并且还标有“QualificationSample”（资格认证样本）字样。这似乎是一个用于验证测试的版本，预计与零售版差别不大。
同时，在GPU周围呈环形布局着16颗GDDR7显存。此外，该设备还配备了众多的电容器、电感器和MOSFET。
尽管上面这张近距离拍摄的照片已经让我们对型号为GB202-300-A1的GPU有了直观的认识，但它依然未能充分展示出这款GPU的真实规模。从技术规格来看，这款GPU的尺寸远超同类产品，这不仅反映了其强大的计算能力，也意味着它在安装和冷却方面需要特别的设计和考虑。如此庞大的设计背后，无疑是对高性能计算领域的一次重大推进，同时也引发了关于未来硬件发展趋势的思考。 这种级别的GPU可能会引领新一轮的技术竞赛，推动相关技术的革新与进步。同时，它也向我们展示了技术发展的无限可能性，以及在追求性能极限的同时所面临的挑战。
但是根据Chiphell论坛曝光的据称是RTX 5090显卡的PCB照片来看，中间预留的BGA封装的GPU的焊盘位置面积相当大，比上代大幅增加。
同时周围也预留了16个GDDR显存的焊盘位置，与最新曝光的RTX 5090显卡内部照片显示的芯片和元件布局完全一致。
根据之前的爆料显示，RTX 5090显卡所搭载的Blackwell GB202芯片是英伟达自 2018 年以来最大的消费级 GPU，面积为 744mm2， 与上代的RTX 4090 的 AD102 GPU 相比，芯片面积提升了22%。
根据X平台用户@Harukaze的快速测量显示，GB202GPU的封装尺寸（包括金属框架）约为64mm x 59mm，总面积约3776平方毫米，这一尺寸可以说是非常大的。 这样的封装尺寸无疑引起了业界的关注。在当前追求小型化和高效能的趋势下，如此庞大的芯片封装可能会对设备的设计和散热方案提出更高的要求。不过，这也可能意味着这款GPU拥有强大的计算能力和丰富的功能模块。未来如何平衡性能与体积将是制造商需要重点考虑的问题。
如果GPU是单片的，那么标线限制允许的最大芯片尺寸约为 850mm2。
不过，目前英伟达的主流GPU确实已经开始采用Chiplet设计，这表明了技术发展的新趋势。之前的单片GPU中，最大的是TITAN V，其芯片面积达到了815平方毫米；而RTX 2080 Ti的GPU面积则为754平方毫米。因此，可以推测GB202也应该是基于Chiplet架构设计的。 这种Chiplet设计不仅有助于提高GPU的性能和能效，还能够更好地控制制造成本和良品率。对于消费者而言，这意味着未来可能看到更多高性能且价格合理的显卡产品。而对于整个行业来说，这无疑是一次重要的技术革新，预示着GPU设计领域正在进入一个全新的阶段。
根据之前资料显示，RTX 5090具有21760个 CUDA 内核，相当于 GB202所配备的192个SM（streaming multiprocessor），启用了170个SM，即启用了88%芯片，这可能是为潜在的 RTX 5090 SUPER 或 Ti/Tie 留下了空间。GB202的核心频率据称也比RTX 4090提升了30%到2900 MHz。
RTX5090的GB202GPU模块附近配置了16个显存芯片，可能是来自三星的16Gb GDDR7颗粒，整体显存容量达到32GB。预计该卡将通过512位总线接口实现单个GDDR7内存颗粒高达28Gbps的数据传输速率，从而带来1792GB/s的总带宽，相比现有的RTX4090 GPU的1008GB/s带宽有显著提升。
此外，GDDR7显存容量和带宽的重要提升也将使GB202GPU成为4K和8K游戏、AI应用以及专业内容创作等高需求工作负载的强大推动力。与前代GDDR6X相比，GDDR7显存预计会提供更高的数据传输速率和更佳的能效表现。
由于GPU面积的增大和频率的提升，以及更大容量的显存，RTX 5090的TBP（典型板卡功耗）也将大幅提升。
从曝光的照片可以看出，该设备的电源由符合最新12V-2x6标准的单个16针接口供电，这一接口能够提供高达600W的功率，比前一代RTX4090提升了150W。

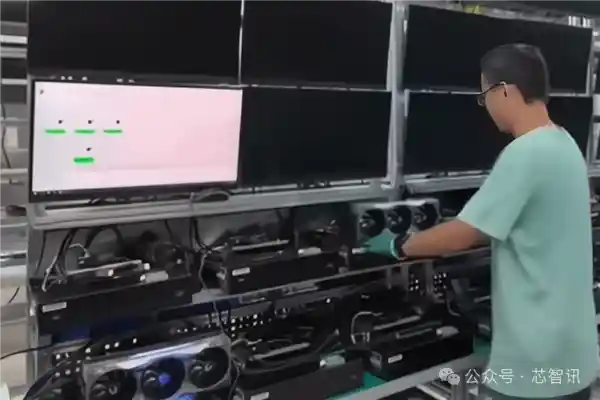

△柏能集团在印度尼西亚工厂进行RTX5090显卡生产线调试，成功点亮显示器。
另外，此前泄露的规格表明，RTX 5090 还将采用 DisplayPort 2.1a，这是对英伟达自 2016 年以来一直使用的老化 DP1.4a 标准的重大升级。
新标准支持全带宽 UHBR20 规范，数据传输容量几乎是其前身的三倍。这也为令人印象深刻的强大显示功能铺平了道路，例如 240 Hz 的 8K 分辨率，甚至使用 DSC 的 60 Hz 16K分辨率。
除了DisplayPort的进步外，RTX 50系列预计将成为英伟达首款支持PCIe 5.0的消费级GPU系列，这将使外部带宽翻倍至64GT/s。尽管这种技术上的提升在游戏中的实际好处可能并不显著，但无疑会对非游戏领域产生更大的影响，比如AI工作负载和多GPU设置等。这种进步可能会推动相关行业的发展，尤其是在需要大量数据传输和处理的领域。 这种技术上的突破不仅展示了英伟达在硬件方面的持续创新，也反映了整个行业向更高性能标准迈进的趋势。随着AI应用的日益普及，更高的带宽意味着更高效的计算能力和更好的性能表现，这无疑会为用户带来更加流畅和强大的体验。
至于次旗舰的RTX5080，其核心数量减少了一半以上至84个SM；RTX5070Ti则减少至70个SM；RTX5070则减少至仅48个SM。
根据之前的预计，RTX5090将会在CES 2025期间首次亮相，可能还会与RTX50系列的其他成员，例如RTX5080、RTX5070 Ti和RTX5070一同发布。不过，业内消息人士透露，RTX5080预计会在1月中旬率先登场，而RTX5090则会在1月底或2月初与公众见面。 这一安排不仅体现了NVIDIA在高端显卡市场的雄心，也表明了其对新一代显卡技术的信心。RTX50系列的推出无疑将进一步推动游戏和专业图形领域的发展，尤其是在CES这样的大型国际展会中亮相，更是让众多科技爱好者和硬件发烧友充满了期待。随着这些新产品的陆续发布，我们有理由相信，未来的高性能计算和图形处理能力将迎来一次新的飞跃。
不过，最新消息表明，为了规避美国新任总统特朗普上台后可能实施的严格关税政策，英伟达和AMD等GPU生产商正努力在1月20日之前将更多显卡运送至美国主要市场，以尽量减少关税带来的冲击，因为这可能导致产品价格显著上涨。
据说英伟达的AIB合作伙伴现在已经大规模提高了下一代 GPU 的产量，这是一个不寻常的趋势。
根据此前曝光的特朗普关税方案，计划对来自中国以外的进口商品征收10%的关税，而对中国进口商品则征收60%的关税。由于大多数消费级游戏显卡均产自中国大陆，这一政策势必影响到这些显卡在美国市场的价格，预计涨幅可能达到40%。
不过，由于美国拜登政府之前的禁令，英伟达的RTX4090显卡对中国大陆的出口已经受到了限制，这也迫使一些英伟达游戏显卡生产商开始将部分生产线迁移至中国大陆以外的地区，以规避这一影响。
例如，全球第二大显卡制造商栢能集团（PCPartner）已将其总部从中国香港迁至新加坡，并将RTX 5090显卡的生产线搬到了印度尼西亚。这一变动反映了该公司对全球市场格局变化的敏感反应，以及对未来战略布局的深思熟虑。通过迁移总部和生产线，栢能集团不仅能够更好地应对复杂的国际贸易环境，还能利用东南亚地区更具成本效益的生产条件，进一步提升其在全球市场的竞争力。这一举措也表明了公司对于东南亚市场潜力的看好，或许未来该地区将成为其业务增长的重要支柱。
尽管目前尚不清楚RTX5090的确切售价，但预计其价格可能在1799美元左右（约合人民币13129元）。若加上从生产国进口至美国时征收的10%关税，RTX5090的最终定价可能会达到1999美元（约合人民币14589元）。
